2014年11月08日

Xbox360コントローラ 分解レポート

 私はパソコンゲームをプレイする時、このXbox360コントローラを使っている。

Xbox 360 Wireless Controller for Windows

 マイクロソフトが発売している、PC用ワイヤレスコントローラー。要はXbox360用のものにPC用受信機が付いたセット。
 操作しやすくて重宝してたけど、最近、右側のアナログレバーが、動かすとキーキー音が鳴って、ゲーム中はかなり違和感がある。
 きっと、レバーのヒンジ部分に油を差したらいけるでしょうと、分解を試みる。今回はそのレポート。

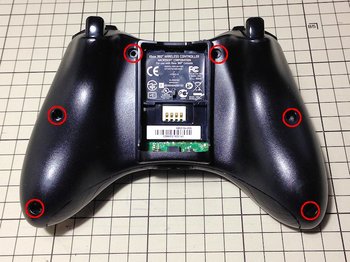

 まず、コントローラーの裏を見たら、ネジが6ヶ所止まっているので、それを開ければいいのでしょうと、とりあえず外してみる。
 ただしこれ、穴の形状が特殊で普通のドライバーは入らない。トルクスという規格でT8サイズの工具が必要。

参考:トルクス - Wikipedia

 でも私、トルクスの工具は持っていなかったので、マイナスの精密ドライバーを使って無理矢理開けた。もちろん、失敗したら穴が削られて二度と外せなくなるので、お勧めできない方法。

 そして開けようとしたら・・・、開かない。中に爪で引っかけているのだろうかと探っていたら、

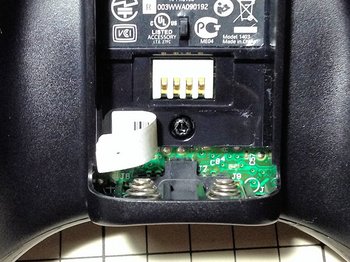

 電池部にシールで隠れていやがった。つまり、ネジは計7ヶ所。

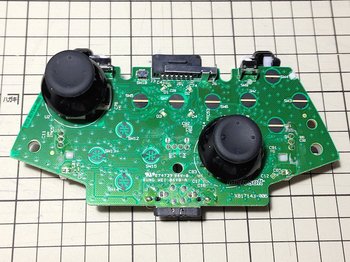

 ネジを全て外したら、ケースは簡単に開けられる。そこから基板だけを取り出したのが写真。

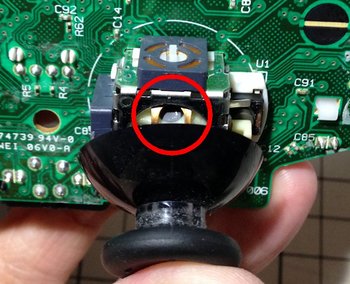

 そこで、アナログレバーで写真のヒンジ部分に潤滑剤を、プラスチックなのでシリコンスプレーを軽く吹き付けた。
 これでまた組み直して完了。使ってみたら、音が鳴らなくなって、実にスムーズに動くようになった。

 という事で、不具合があるなどで分解を試みている方は、ご参考まで。
